Cảm biến đo lưu lượng VA550
❇️ Model: VA550
❇️ Lưu lượng đo: max ~ 20 m3/min
❇️ Hãng sản xuất: CS INSTRUMENTS
❇️ Xuất xứ: Đức 🇩🇪
❇️ Giá bán: Liên Hệ
VA 550 - Cảm biến lưu lượng khối nhiệt cho đo lưu lượng
Ghi lại và giảm chi phí năng lượng của bạn, đồng thời tăng cường tính bền vững với đồ hồ đo lưu lượng VA 550. Giám sát mức tiêu thụ của bạn và phân tích các dòng rò rỉ chỉ với một thiết bị đo duy nhất. Nhờ vào thiết kế của nó, VA 550 cũng lý tưởng cho việc đo lường di động.
Chi tiết
- Tất cả các bộ phận tiếp xúc với môi chất đều được làm bằng thép không gỉ, đặc biệt thích hợp cho các ứng dụng yêu cầu cao về độ sạch và chất lượng bề mặt.
- Vỏ nhôm chắc chắn cho phép sử dụng trong môi trường công nghiệp khắc nghiệt.
- Khuyến nghị sử dụng cho các khí dễ cháy như khí tự nhiên, hydro, khí sinh học, v.v. nhờ vào chứng nhận ATEX hoặc DVGW.
- Đo lưu lượng khối lượng, đầu ra trực tiếp của lưu lượng thể tích tiêu chuẩn.
- Độ chính xác cao cho cả lưu lượng nhỏ và lớn.
- Được bù áp suất và nhiệt độ nhờ vào nguyên lý lưu lượng khối nhiệt.
- Lắp đặt nhanh chóng và dễ dàng qua van bi ½'' tiêu chuẩn.
- Không có bộ phận chuyển động, do đó yêu cầu bảo trì thấp.
- Sụt áp cực kỳ thấp vì tỷ lệ cản trở đường kính là không đáng kể.
- Tín hiệu chuẩn: 04...20 mA, xung và giao diện Modbus RTU (RS 485), tùy chọn các giao diện như Modbus TCP (Ethernet), PoE, M-Bus.
- Dải áp suất lên tới 50 bar, phiên bản đặc biệt lên tới 100 bar.
- Dải nhiệt độ môi chất lên tới 180 °C (phiên bản ATEX lên tới 120 °C).
- Cấp bảo vệ IP 67 (IP 64 cho ATEX II 2D Ex tb IIIC T90°C Db).

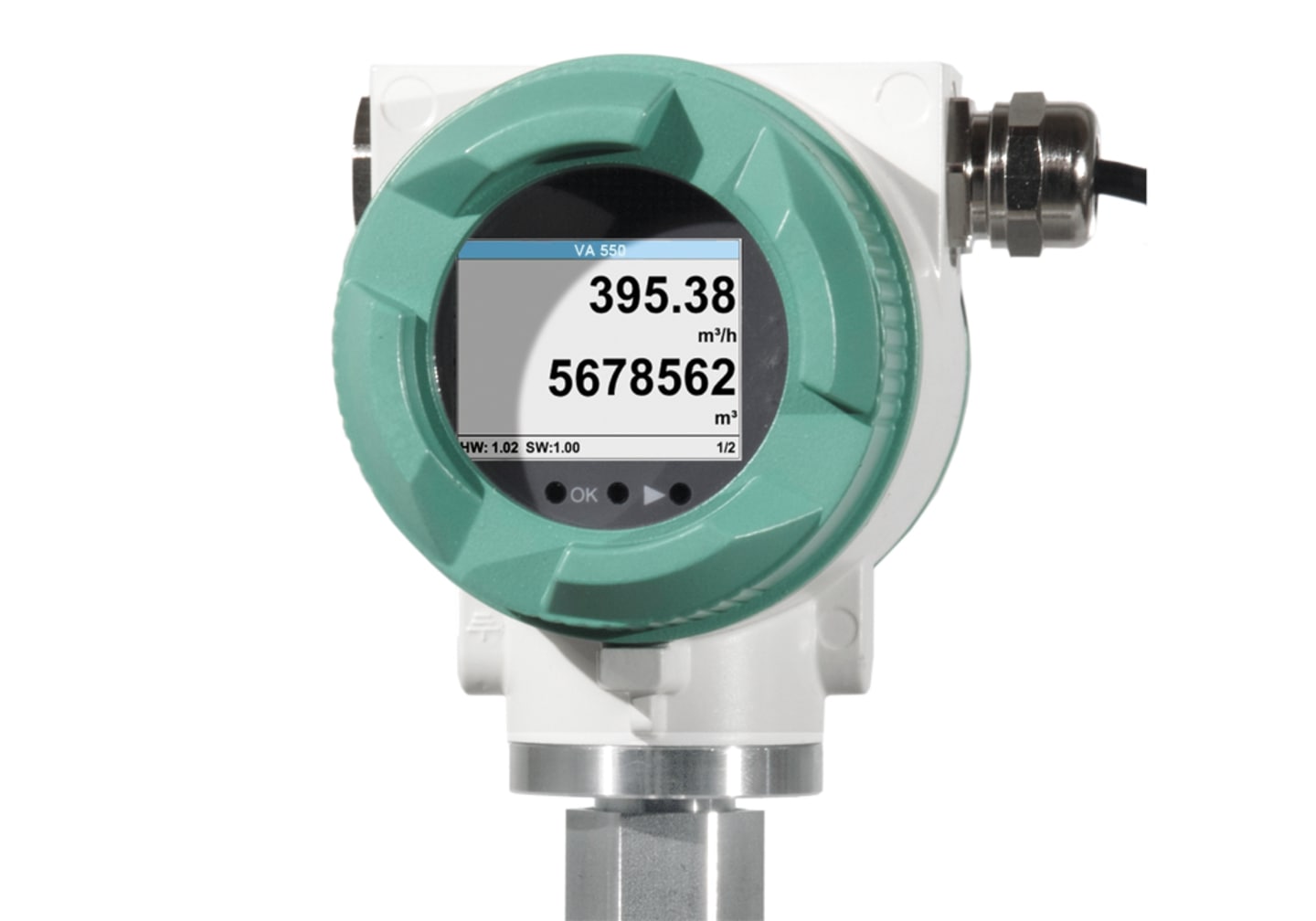

- Màn hình tích hợp để hiển thị các giá trị đo được.
- Phù hợp với phiên bản chèn từ 3/4" đến DN 1000.
- Lắp đặt dễ dàng dưới áp lực.
- Các cài đặt có thể điều chỉnh bằng các nút trên màn hình hiển thị.
- Giá trị đếm chính có thể được đặt lại qua màn hình.
- Dành cho tốc độ lên tới 224 Nm/s.
- Cực kỳ chính xác với độ chính xác ± 1,5% hoặc ± 1% của giá trị đo, cũng như ± 0,3 % của giá trị cuối cùng.
| THÔNG SỐ KỸ THUẬT | VA 550 |
| Phạm vi đo | - Tối đa 50 Nm/s, phiên bản tốc độ thấp* |
| - Tối đa 92.7 Nm/s, phiên bản tiêu chuẩn* | |
| - Tối đa 185 Nm/s, phiên bản tối đa* | |
| - Tối đa 224 Nm/s, phiên bản tốc độ cao* | |
| *Phạm vi đo Nm³/h cho các đường kính ống và khí khác nhau xem bảng dải đo lưu lượng | |
| Độ chính xác: | Độ chính xác |
| (o. M. V. = của giá trị đo) | ± 1,5 % của m.v. ± 0,3 % của f.s. |
| (o. F. S. = của toàn thang đo) | Tùy chọn: ± 1,0 % của m.v. ± 0,3 % của f.s. |
| Chỉ số độ chính xác: | Liên quan đến nhiệt độ môi trường 22 °C ± 2 °C, áp suất hệ thống 6 bar |
| Độ lặp lại: | 0,25 % của m.v. trong trường hợp lắp đặt đúng (hỗ trợ lắp đặt, vị trí, đoạn vào) |
| Nguyên lý đo: | Cảm biến lưu lượng khối nhiệt |
| Thời gian đáp ứng: | t 90 < 3 s |
| Dải nhiệt độ hoạt động / môi trường: | -20…70 °C |
| Dải nhiệt độ môi chất: | -20 °C … 180 °C (phiên bản ATEX: -20 °C ... 120 °C) |
| Các khả năng điều chỉnh qua: | Màn hình hiển thị, thiết bị cầm tay bên ngoài PI 500, Phần mềm dịch vụ PC, chẩn đoán từ xa |
| Đơn vị đo điều chỉnh được: | Nm³/h, Nm³/min, Nl/min, l/s, ft/min, cfm, kg/h, kg/min, đường kính trong, điều kiện tham chiếu °C/°F, mbar/hPa, hiệu chỉnh điểm không, ức chế lưu lượng rò rỉ, định tỷ lệ đầu ra tương tự 4...20 mA, xung/báo động, mã lỗi, v.v. |
| Đầu ra: | Tiêu chuẩn: 1 x 4…20 mA đầu ra tương tự (không cách điện), đầu ra xung, RS 485 (Modbus-RTU) |
| Tùy chọn: 2 x 4...20 mA chủ động, Modbus TCP, HART, Profibus DP, Profinet, M-Bus | |
| Tải trọng: | < 500 ohm |
| Tính toán giá trị trung bình bổ sung: | Tất cả các tham số có thể điều chỉnh tự do từ 1 phút đến 1 ngày, ví dụ: giá trị trung bình nửa giờ, giá trị trung bình ngày |
| Cấp bảo vệ: | IP 67 (IP 64 cho ATEX II 2D Ex tb IIIC T90°C Db) |
| Vật liệu: | Vỏ nhôm đúc, ống cảm biến thép không gỉ 1.4571 |
| Ren lắp đặt: | G 1/2" ISO 228, NPT 1/2", R 1/2", PT 1/2" |
| Áp suất hoạt động: | 50 bar, phiên bản đặc biệt 100 bar (với chứng nhận DVGW tối đa 16 bar) |
| Nguồn cung cấp: | 18…36 VDC, 5 W |
| Chứng nhận: | ATEX II 2G Ex db IIC T4 Gb, ATEX II 2D Ex tb IIIC T90°C Db, DVGW |
Các lưu lượng kế thông thường, được gắn chặt qua các mặt bích, chỉ có thể lắp đặt hoặc tháo ra khi hệ thống không còn áp suất. Đặc biệt, với các đường ống có đường kính lớn, các thiết bị này rất nặng và đắt tiền. Quá trình lắp đặt và tháo dỡ tốn nhiều thời gian. Khi tháo ra, chúng yêu cầu một mảnh thay thế vừa khít để có thể đóng đường ống lại. Việc hiệu chuẩn lại rất phức tạp và khó khăn.

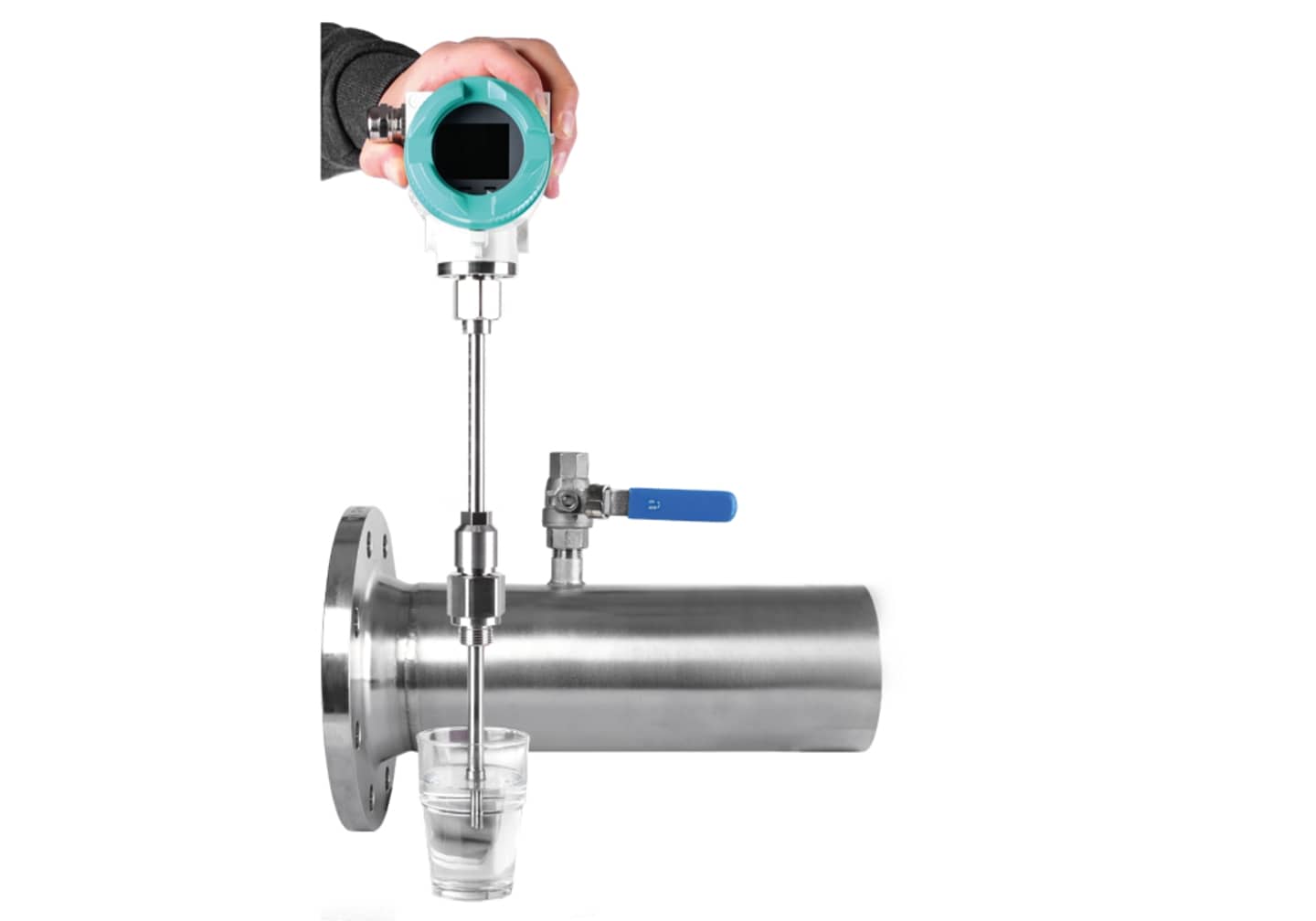

VA 550 chỉ yêu cầu một van bi qua đó nó có thể được lắp đặt dưới áp lực. Hệ thống không cần phải tắt. Nhờ vào thang đo độ sâu khắc trên thiết bị, VA 550 có thể được lắp đặt dễ dàng và chính xác.

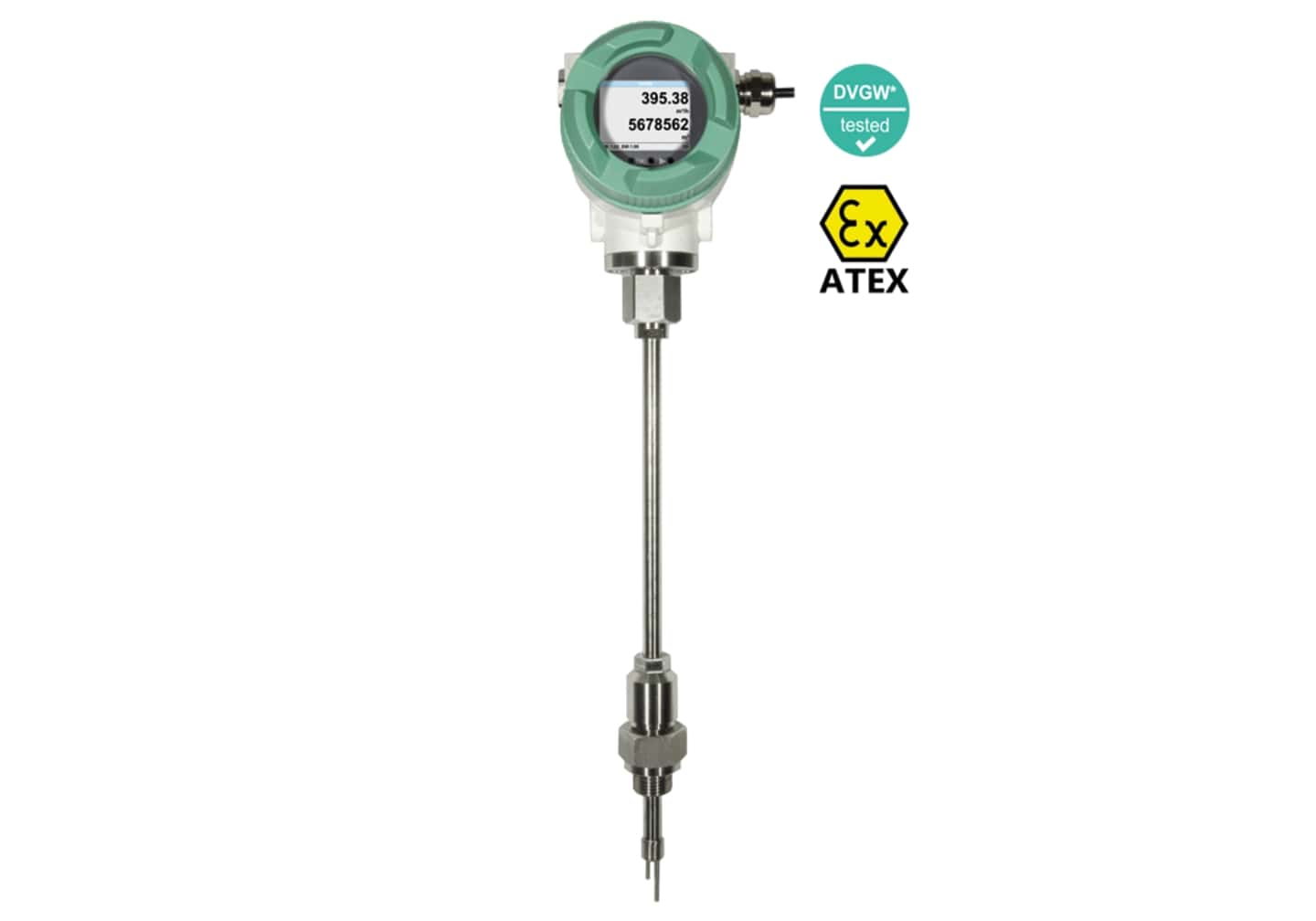

Đối với các khu vực nguy hiểm cũng như các ứng dụng khí tự nhiên, VA 550 có sẵn tùy chọn với chứng nhận ATEX hoặc DVGW.

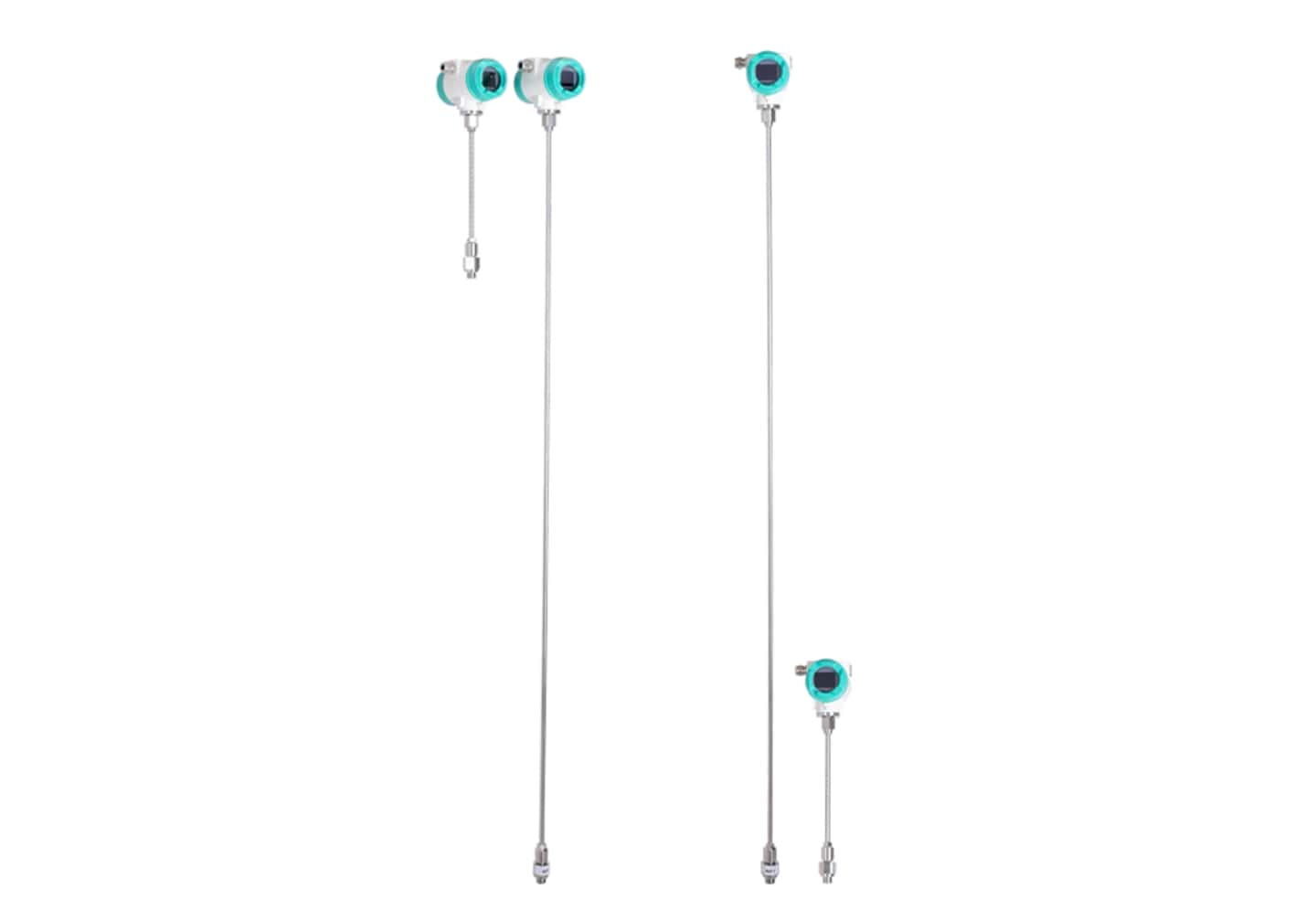

VA 550 có sẵn cho các đường ống từ DN 20 đến DN 2000. Nó có thể được đặt hàng với các chiều dài trục khác nhau nhờ vào thiết kế mô-đun, làm cho một cảm biến duy nhất tương thích với nhiều đường kính ống khác nhau.
Nhờ vào vỏ nhôm đúc chắc chắn và cấp bảo vệ IP 67, VA 550 lý tưởng để sử dụng trong các điều kiện công nghiệp khắc nghiệt. Cảm biến lưu lượng VA 550 đặc biệt phù hợp để sử dụng ngoài trời, vỏ bọc kín của nó bảo vệ thiết bị khỏi nhiều điều kiện thời tiết khác nhau.

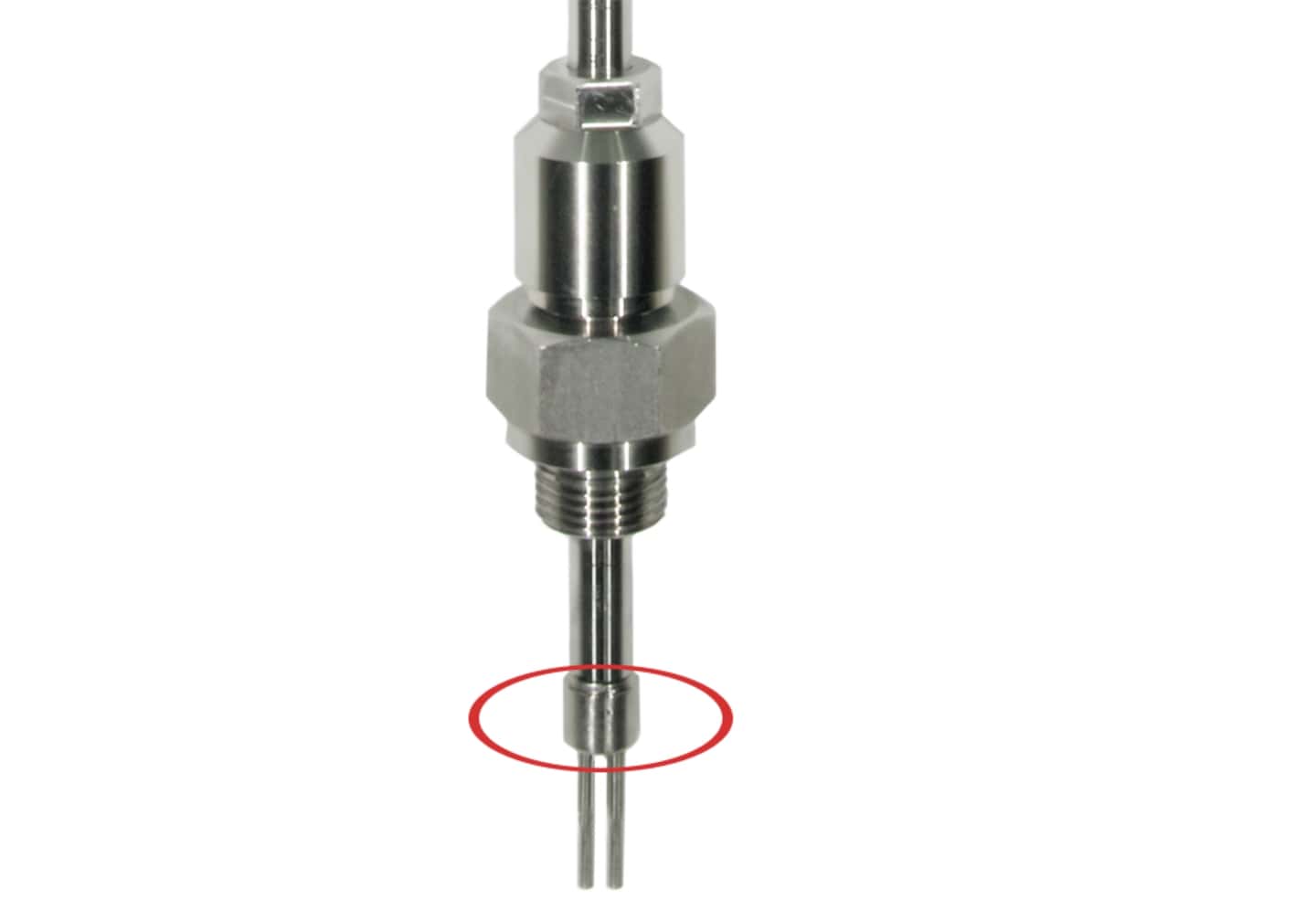

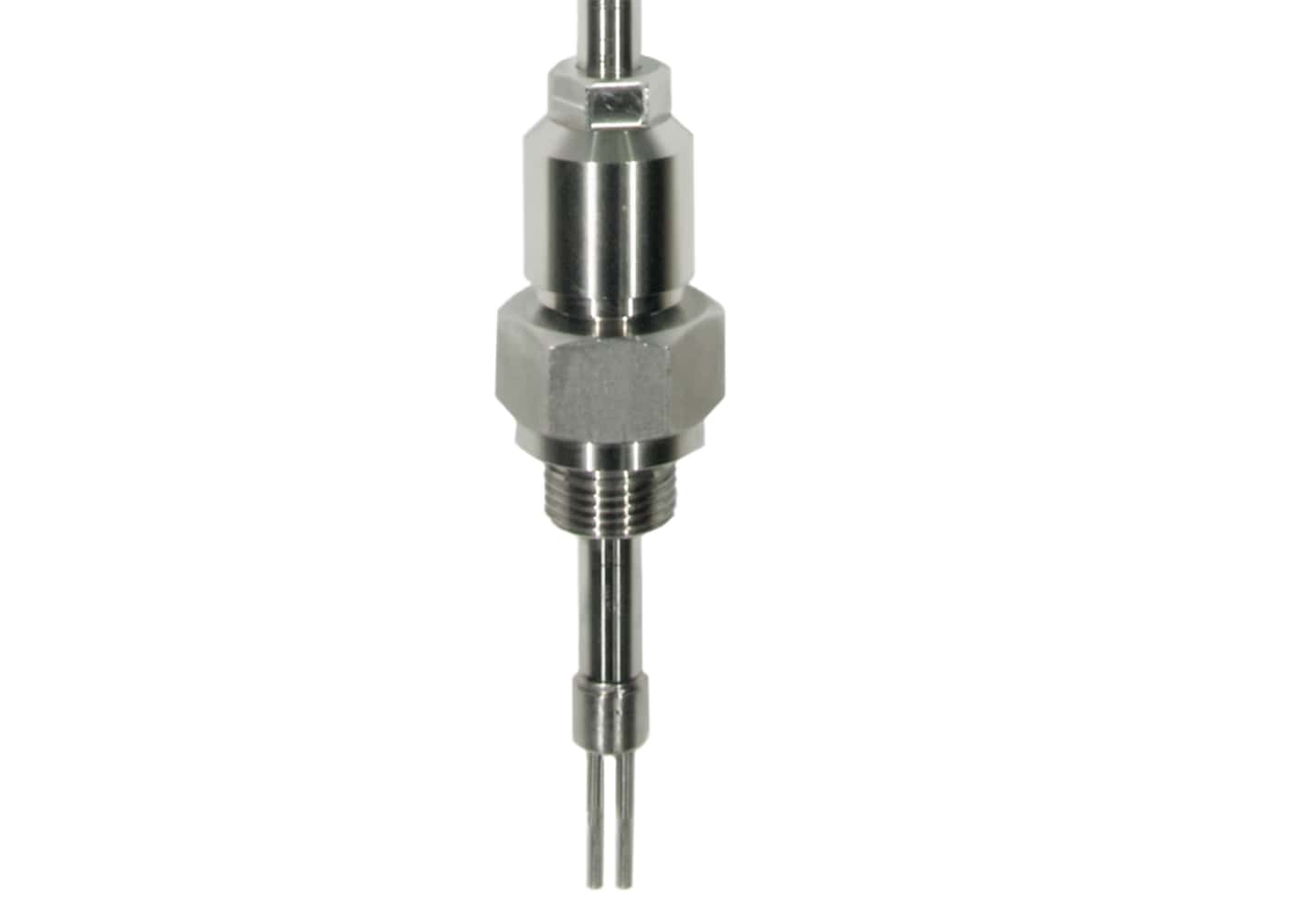

Đầu cảm biến bằng thép không gỉ chắc chắn là lý tưởng cho việc sử dụng trong môi trường công nghiệp khắc nghiệt. Nó được bảo vệ chống lại hư hỏng cơ học trong quá trình lắp đặt hoặc tháo dỡ. Lớp vỏ bọc xung quanh phần tử cảm biến nhiệt bảo vệ nó khỏi các hạt bụi, rỉ sét hoặc sự mài mòn cơ học khác từ các đường ống khí nén. Tất cả các bộ phận tiếp xúc với môi chất đều được làm bằng thép không gỉ, làm cho VA 550 trở thành một lựa chọn tốt cho các ứng dụng có yêu cầu cao về hoàn thiện bề mặt cũng như độ sạch.
Trong hầu hết các trường hợp, khí nén không hoàn toàn không có dầu, nước ngưng, bụi bẩn và các hạt nhỏ. Theo thời gian, điều này dẫn đến việc các đầu cảm biến bị nhiễm bẩn. Kết quả là các lỗi đo lường có thể xảy ra ở một mức độ nhất định, nhưng cũng có thể dẫn đến hỏng hoàn toàn thiết bị. Các đồng hồ đo tiêu thụ hiện có trên thị trường thường không thể làm sạch và sẽ được thay thế khi bị bẩn.

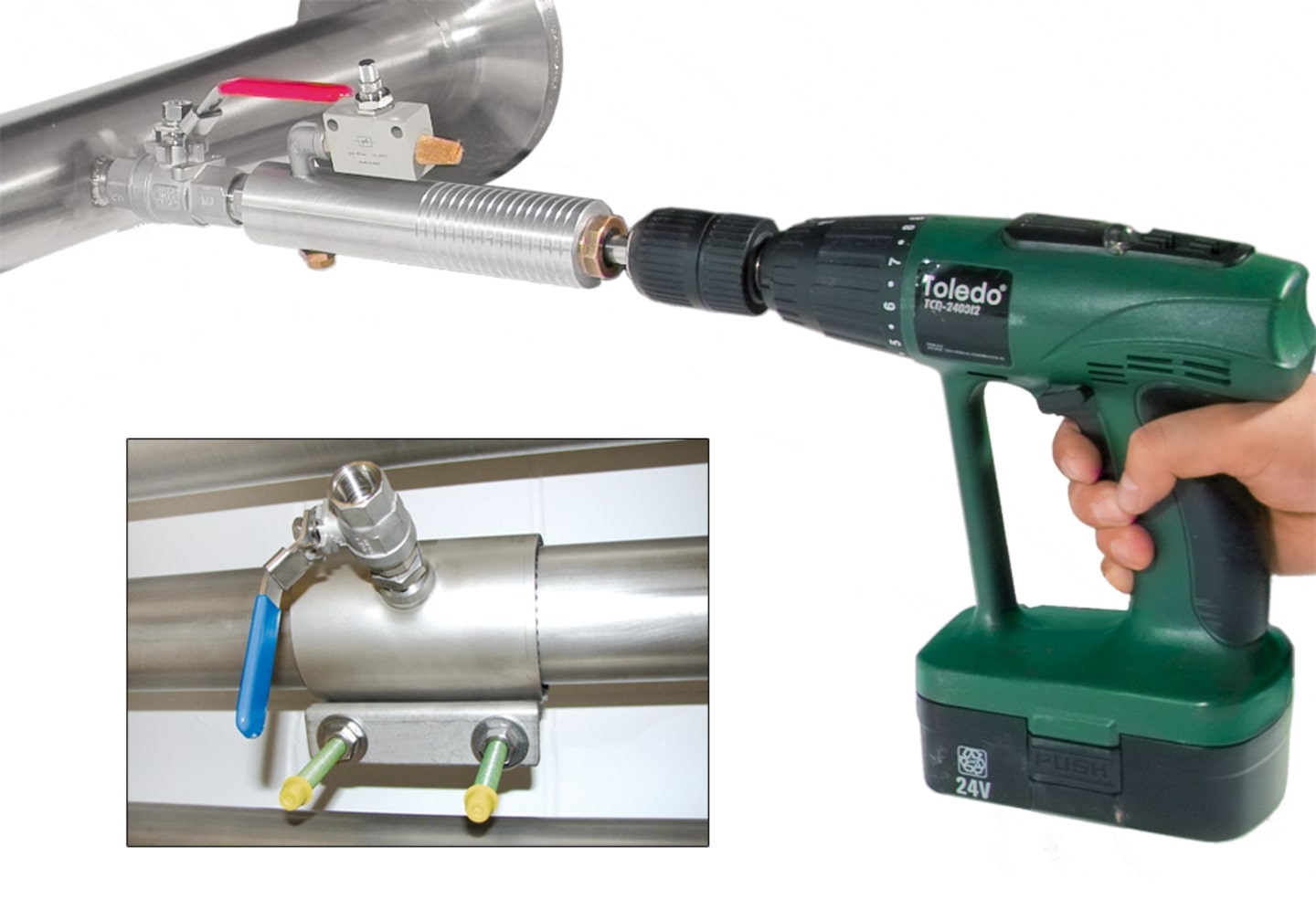

Với khuôn khoan kín áp suất và cổ khoan điểm, một điểm đo có thể được thiết lập nhanh chóng và an toàn dưới áp lực. Điều này cho phép thực hiện đo lượng tiêu thụ tại bất kỳ điểm nào trong mạng lưới khí nén.
Không giống như nhiều cảm biến chèn thông thường, được cố định vào quá trình bằng dây an toàn hoặc xích, thiết kế của VA 550 ngăn chặn việc đẩy ra không kiểm soát trong quá trình lắp đặt và tháo dỡ.

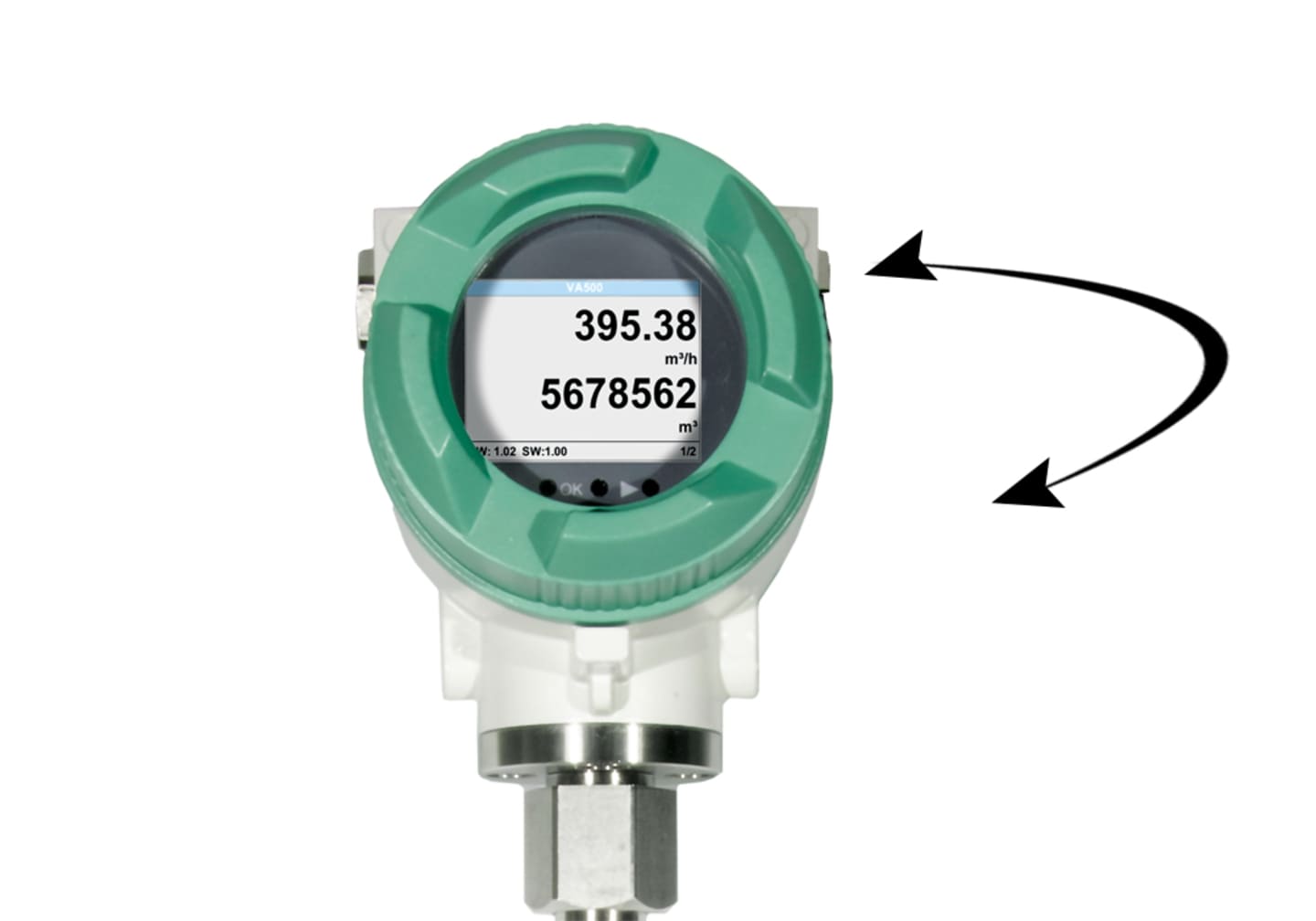

Nếu tình huống lắp đặt không cho phép nhìn thấy màn hình của VA 550, nó có thể được xoay cơ học 345° ngay tại chỗ. Hơn nữa, màn hình có thể được xoay kỹ thuật số thông qua các phím menu, ví dụ như khi cảm biến được lắp đặt ngược.

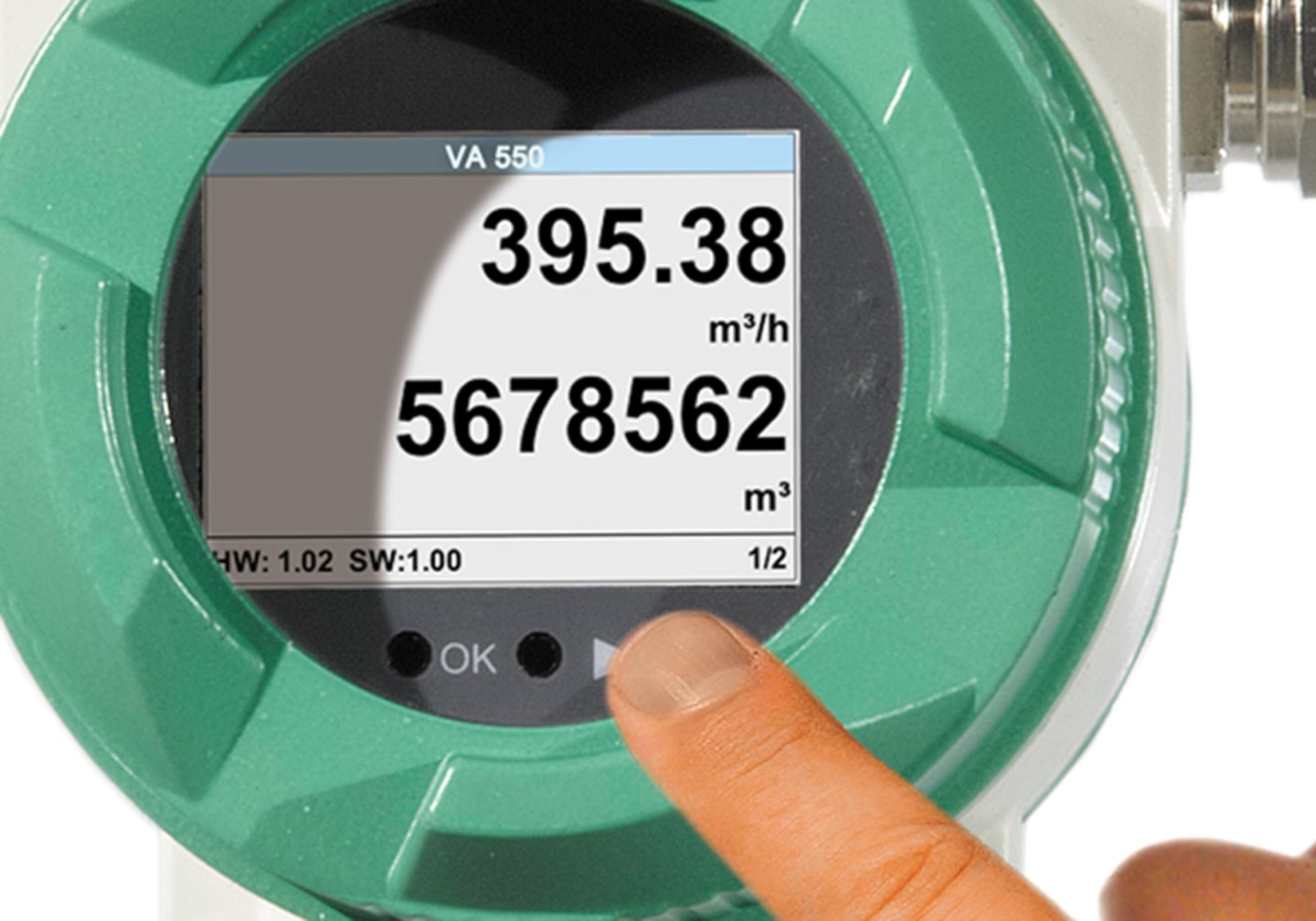

Tất cả các cài đặt cần thiết trong quá trình lắp đặt ban đầu có thể được thiết lập tại chỗ thông qua bàn phím. Bao gồm việc lựa chọn đơn vị đo, đặt lại bộ đếm chính, điều chỉnh điểm không, ngưỡng cắt lưu lượng thấp, điều kiện tham chiếu, v.v.
