Hướng dẫn tính đường kính ống dẫn khí nén cho nhà máy
Đường kính ống dẫn khí nén ảnh hưởng trực tiếp đến áp suất tại điểm sử dụng, hiệu suất vận hành của máy nén khí và chi phí điện trong suốt vòng đời hệ thống. Nếu chọn ống quá nhỏ, hệ thống dễ bị tụt áp, thiết bị cuối đường ống thiếu áp và máy nén phải làm việc nặng hơn.
Cần tính nhanh?
Kéo xuống phần công cụ tính, nhập 4 thông số chính và đối chiếu ngay với bảng kích thước ống thông dụng bên dưới.
Vì sao cần tính đúng đường kính ống khí nén?
Trong hệ thống khí nén, áp suất bị giảm khi khí di chuyển qua đường ống, co, tê, van, bộ lọc và các thiết bị phụ trợ. Mức tụt áp càng lớn thì áp suất đến máy móc sản xuất càng thấp. Để bù lại, nhiều nhà máy tăng áp suất cài đặt của máy nén khí, nhưng cách này thường làm tăng chi phí điện.
Vì vậy, khi thiết kế đường ống khí nén, không nên chọn ống chỉ theo kinh nghiệm hoặc theo công suất máy nén. Cần tính dựa trên lưu lượng khí, chiều dài tuyến ống, áp suất làm việc và mức tụt áp cho phép.
Trước khi tính đường kính ống khí nén, cần chuẩn bị thông số gì?
Có thể lấy theo tổng lưu lượng máy nén đang vận hành hoặc tổng nhu cầu khí của các thiết bị sử dụng khí.
Tính từ phòng máy nén đến điểm sử dụng xa nhất. Nên cộng thêm chiều dài tương đương của co, tê, van và phụ kiện.
Là áp suất vận hành lớn nhất của hệ thống, thường gặp khoảng 6–8 bar tùy thiết bị sử dụng khí.
Với mạng ống phân phối chính, có thể tham khảo mức 0.1 bar. Tuyến dài hoặc lưu lượng lớn cần kiểm tra kỹ hơn.
Công cụ tính đường kính ống khí nén
Nhập lưu lượng khí, chiều dài đường ống, áp suất làm việc và độ tụt áp cho phép để tính đường kính trong tối thiểu của ống khí nén. Kết quả dùng để đối chiếu với bảng kích thước ống DN/Inch ở phần dưới.

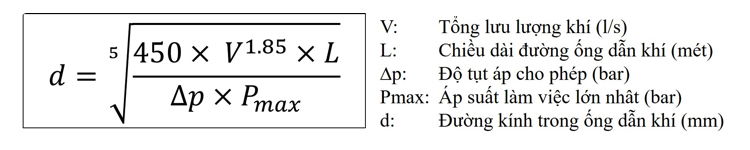

Công Thức tính đường kính trong tối thiểu của ống
Công cụ phù hợp để ước tính nhanh kích thước ống chính hoặc ống nhánh trong hệ thống khí nén nhà máy.
Tính toán đường kính ống khí nén
Nhập lưu lượng, chiều dài ống, áp suất làm việc và độ tụt áp cho phép để tính đường kính trong tối thiểu của ống khí nén (mm).
Nhập lưu lượng theo l/s ở đây, hệ thống sẽ tự điền sang ô m³/min bên dưới.
Cách đọc kết quả và chọn size ống thực tế
Kết quả từ công cụ là đường kính trong tối thiểu của ống khí nén. Khi chọn ống ngoài thực tế, bạn nên chọn size ống có đường kính trong bằng hoặc lớn hơn kết quả tính toán.
Nguyên tắc chọn nhanh
- Không chọn ống nhỏ hơn đường kính trong tối thiểu do công cụ tính ra.
- Đường ống chính nên có dự phòng, đặc biệt khi nhà máy có khả năng mở rộng.
- Tuyến ống càng dài, càng nhiều co/tê/van thì càng không nên chọn sát kết quả tính toán.
- Nếu có nhiều khu vực sử dụng khí, nên tính riêng cho ống chính và từng tuyến nhánh lớn.
- Với hệ thống quan trọng, nên kiểm tra thêm độ tụt áp toàn tuyến thay vì chỉ tính đường kính.
Gợi ý chọn size theo tình huống
| Tình huống | Rủi ro nếu chọn ống nhỏ | Khuyến nghị |
|---|---|---|
| Đường ống chính từ phòng máy nén | Tụt áp toàn hệ thống, máy nén phải chạy áp cao hơn | Nên chọn dư size, không chọn sát kết quả tính |
| Đường ống nhánh đến từng khu vực | Thiết bị xa phòng máy bị thiếu áp | Tính theo lưu lượng khu vực và chiều dài tuyến nhánh |
| Tuyến ống có nhiều co, tê, van | Tổn thất áp tăng do phụ kiện | Cộng chiều dài tương đương phụ kiện vào tổng chiều dài |
| Nhà máy có kế hoạch mở rộng | Sau này phải thay lại đường ống chính | Dự phòng lưu lượng tăng thêm ngay từ giai đoạn thiết kế |
| Hệ thống yêu cầu khí sạch | Rỉ sét, cặn bẩn hoặc nhiễm bẩn vào khí nén | Cân nhắc ống nhôm chuyên dụng hoặc inox tùy yêu cầu chất lượng khí |
Bảng kích thước ống thép thông dụng
Bảng dưới đây giúp đối chiếu giữa kích thước Inch, DN và đường kính trong của ống. Khi chọn ống, cần ưu tiên đường kính trong thực tế, không chỉ nhìn tên gọi DN hoặc Inch.
| Normal Pipe Size | DN | Đường kính ngoài (mm) | Đường kính trong (mm) | Tiết diện trong (cm²) | Độ dày thành ống (mm) |
|---|---|---|---|---|---|
| 1/8" | 6 | 10.2 | 6.2 | 0.30 | 2.00 |
| 1/4" | 8 | 13.5 | 8.8 | 0.61 | 2.35 |
| 3/8" | 10 | 17.2 | 12.5 | 1.22 | 2.35 |
| 1/2" | 15 | 21.3 | 16.0 | 2.00 | 2.65 |
| 3/4" | 20 | 26.9 | 21.6 | 3.67 | 2.65 |
| 1" | 25 | 33.7 | 27.2 | 5.82 | 3.25 |
| 1 1/4" | 32 | 42.4 | 35.9 | 10.15 | 3.25 |
| 1 1/2" | 40 | 48.3 | 41.8 | 13.80 | 3.25 |
| 2" | 50 | 60.3 | 53.0 | 22.10 | 3.65 |
| 2 1/2" | 65 | 76.1 | 68.8 | 37.20 | 3.65 |
| 3" | 80 | 88.9 | 80.8 | 50.70 | 4.05 |
| 4" | 100 | 114.3 | 105.3 | 87.00 | 4.50 |
| 5" | 125 | 139.7 | 130.0 | 133.50 | 4.50 |
| 6" | 150 | 165.1 | 155.4 | 190.00 | 4.85 |
Các lỗi thường gặp khi chọn đường kính ống khí nén
Công suất kW/HP không phản ánh đầy đủ lưu lượng khí, chiều dài tuyến ống và độ tụt áp. Nên chọn theo lưu lượng thực tế của hệ thống.
Co, tê, van, bộ lọc và khớp nối đều gây tổn thất áp. Nếu chỉ tính chiều dài ống thẳng, kết quả có thể bị thiếu.
Nếu kết quả tính ra gần ngưỡng giữa hai size, nên chọn size lớn hơn để giảm rủi ro tụt áp và dự phòng mở rộng.
Đường ống chính rất khó thay sau khi nhà máy đã vận hành. Nếu có kế hoạch tăng máy hoặc tăng dây chuyền, nên tính dự phòng ngay từ đầu.
Có thể tính lưu lượng khí qua đường ống chỉ từ đường kính ống không?
Trong thực tế, để biết chính xác lưu lượng khí nén đang đi qua đường ống, phương pháp đáng tin cậy là sử dụng thiết bị đo lưu lượng. Thiết bị đo sẽ xác định vận tốc dòng khí tại một tiết diện ống đã biết, từ đó suy ra lưu lượng.
Công thức cơ bản
Lưu lượng có thể được xác định theo quan hệ: Q = V × A
- Q: lưu lượng khí nén qua ống
- V: vận tốc dòng khí
- A: tiết diện trong của đường ống
Tuy nhiên, trong nhà máy, vận tốc dòng khí không thể đo chính xác bằng quan sát thông thường. Vì vậy, nếu cần kiểm tra lưu lượng thực tế, nên dùng đồng hồ đo lưu lượng khí nén.
Tham khảo thêm: Bộ đo lưu lượng khí nén
Nên chọn vật liệu ống khí nén nào?
Ngoài đường kính, vật liệu ống cũng ảnh hưởng đến độ bền, độ sạch khí, mức độ rò rỉ, chi phí thi công và khả năng mở rộng hệ thống. Không có một loại vật liệu phù hợp cho mọi nhà máy; lựa chọn đúng phụ thuộc vào ngân sách, môi trường lắp đặt và yêu cầu chất lượng khí.
| Vật liệu ống | Ưu điểm | Hạn chế | Ứng dụng phù hợp |
|---|---|---|---|
| Ống thép đen | Độ bền cơ học cao, chi phí vật tư thấp | Dễ rỉ sét, nặng, thi công khó, dễ phát sinh rò rỉ tại mối nối/hàn | Hệ thống cũ, xưởng cơ khí, khu vực không yêu cầu khí quá sạch |
| Ống thép mạ kẽm | Bền hơn thép đen về khả năng chống rỉ, phổ biến, dễ tìm vật tư | Nặng, cần ren/hàn, lớp mạ có thể suy giảm theo thời gian | Nhà máy tiêu chuẩn thông thường, hệ thống khí nén phổ thông |
| Ống inox | Rất sạch, chống ăn mòn tốt, tuổi thọ cao | Chi phí vật tư và thi công cao, trọng lượng lớn | Thực phẩm, dược phẩm, y tế, điện tử, hệ thống yêu cầu khí sạch cao |
| Ống nhôm khí nén | Nhẹ, sạch, thẩm mỹ, ít rò rỉ, thi công nhanh, dễ mở rộng | Chi phí vật tư cao hơn ống thép phổ thông | Nhà máy mới, xưởng hiện đại, hệ thống cần giảm rò rỉ và dễ mở rộng |
| Ống nhựa chịu áp | Nhẹ, không rỉ, thi công nhanh, chi phí hợp lý | Cần chọn đúng loại chịu áp, chịu nhiệt và phù hợp với khí nén có dầu | Xưởng vừa và nhỏ, tuyến phụ, hệ thống áp suất phù hợp với giới hạn vật liệu |
Khi nào nên chọn ống thép mạ kẽm?
Phù hợp với nhiều hệ thống khí nén phổ thông, ngân sách vừa phải, môi trường không yêu cầu khí sạch quá cao.
Nên kiểm soát tốt chất lượng ren, treo đỡ và chống rò rỉ tại mối nối.Khi nào nên chọn ống nhôm khí nén?
Phù hợp với nhà máy mới, cần thi công nhanh, thẩm mỹ, ít rò rỉ và dễ mở rộng trong tương lai.
Chi phí vật tư ban đầu cao hơn, nhưng có thể giảm thời gian lắp đặt và rò rỉ.Khi nào nên chọn ống inox?
Phù hợp với ngành thực phẩm, dược phẩm, y tế, điện tử hoặc các ứng dụng yêu cầu khí sạch cao.
Cần tính kỹ ngân sách vì cả vật tư và thi công đều cao hơn.Có nên dùng ống nhựa cho khí nén?
Có thể dùng trong một số trường hợp, nhưng phải chọn đúng loại ống chịu áp, phù hợp nhiệt độ và môi trường khí nén.
Không nên dùng tùy tiện các loại ống nước thông thường cho khí nén áp lực cao.Khi nào cần kiểm tra layout đường ống khí nén?
Công cụ tính giúp ước lượng nhanh đường kính ống, nhưng với hệ thống nhà máy thực tế, layout có thể phức tạp hơn nhiều. Nếu hệ thống có nhiều nhánh, nhiều khu vực sử dụng khí, đường ống dài, yêu cầu áp suất ổn định hoặc chuẩn bị mở rộng, nên kiểm tra layout trước khi chốt vật tư.
Nên kiểm tra kỹ trong các trường hợp sau
- Đường ống chính dài hoặc đi vòng quanh nhà xưởng.
- Có nhiều máy nén khí chạy song song.
- Có nhiều khu vực sử dụng khí với áp suất khác nhau.
- Thiết bị cuối đường ống thường xuyên thiếu áp.
- Nhà máy chuẩn bị mở rộng thêm dây chuyền sản xuất.
- Hệ thống yêu cầu khí sạch cho thực phẩm, dược phẩm, điện tử hoặc phòng sạch.
Tham khảo thêm: Thi công hệ thống đường ống khí nén nhà máy và Hướng dẫn tính độ sụt áp trên đường ống khí nén.
Câu hỏi thường gặp khi tính đường kính ống khí nén
Có thể chọn đường kính ống khí nén theo công suất máy nén không?
Không nên chỉ chọn theo công suất kW hoặc HP. Cần chọn theo lưu lượng khí thực tế, áp suất làm việc, chiều dài tuyến ống và độ tụt áp cho phép.
Đường ống khí nén nhỏ quá sẽ gây hậu quả gì?
Ống nhỏ làm tăng vận tốc khí, tăng tổn thất áp, khiến thiết bị cuối đường ống thiếu áp. Máy nén có thể phải chạy ở áp suất cao hơn, làm tăng chi phí điện và giảm hiệu quả hệ thống.
Có nên chọn ống lớn hơn kết quả tính toán không?
Nên chọn size ống thực tế có đường kính trong bằng hoặc lớn hơn kết quả tính toán. Với hệ thống dài, nhiều phụ kiện hoặc có kế hoạch mở rộng, nên có hệ số dự phòng.
Độ tụt áp cho phép nên chọn bao nhiêu?
Với mạng ống phân phối chính, có thể tham khảo mức 0.1 bar. Tuy nhiên, giá trị phù hợp còn phụ thuộc chiều dài tuyến ống, lưu lượng khí, yêu cầu áp suất tại điểm sử dụng và mức ổn định cần đạt.
Ống nhôm khí nén có tốt hơn ống thép mạ kẽm không?
Ống nhôm có ưu điểm nhẹ, sạch, ít rò rỉ, thi công nhanh và dễ mở rộng. Tuy nhiên chi phí vật tư cao hơn. Ống thép mạ kẽm vẫn phù hợp với nhiều hệ thống phổ thông nếu thi công đúng kỹ thuật.
Khi nào cần dùng thiết bị đo lưu lượng khí nén?
Khi cần biết lưu lượng khí thực tế đang tiêu thụ trong nhà máy, cần kiểm tra tải máy nén, đánh giá rò rỉ hoặc xác định nhu cầu khí trước khi mở rộng hệ thống.
