Ultrasound Camera UltraCam LD 500/510

Khoảng 10% tổng lượng điện công nghiệp được sử dụng cho việc tạo ra khí nén ở các nước công nghiệp hóa. Rò rỉ là yếu tố chính gây ra tổn thất năng lượng, và hầu hết các hệ thống khí nén cho thấy tổn thất trong khoảng từ 20% đến 40%, trong các hệ thống kém chất lượng thậm chí hơn 60%. Việc sửa chữa rò rỉ khí nén là biện pháp hiệu quả nhất để giảm tiêu thụ năng lượng.

Camera siêu âm sẽ giúp bạn tìm rò rỉ khí nén nhanh hơn nhiều so với các thiết bị phát hiện rò rỉ truyền thống và làm cho quá trình trở nên trực quan và dễ dàng hơn. Đây là cách nó hoạt động: Camera siêu âm sử dụng 30 mems kỹ thuật số, một FPGA và một bộ xử lý để tính toán bản đồ siêu âm. Thuật toán được sử dụng được gọi là tạo chùm tia. LD 500 tự động hiển thị hình ảnh chồng lên màn hình cho người dùng.

Việc tìm rò rỉ là một cuộc chạy marathon lặp đi lặp lại chứ không phải là một cuộc chạy nước rút đơn lẻ. Nhờ trọng lượng nhẹ (600 gram) và thời lượng pin dài (7 giờ), LD 500/ LD 510 được thiết kế để tìm rò rỉ khí nén suốt cả ngày. Ngoài ra, bao đeo sẽ hỗ trợ người dùng vì trọng lượng không cần phải mang suốt thời gian và cung cấp thêm một tay tự do nếu cần thiết.

Để giảm tiêu thụ năng lượng, rò rỉ khí nén cũng phải được sửa chữa. Để ưu tiên và lập kế hoạch sửa chữa – thông tin phải được lưu trữ ngay tại vị trí rò rỉ. LD lưu trữ:

Vị trí rò rỉ ở đâu?
Cần làm gì để sửa chữa nó?
Chi phí ước tính của mỗi lần rò rỉ là bao nhiêu?
Hình ảnh rò rỉ cho thấy phần tử bị rò rỉ

Dữ liệu được tạo ra từ một cuộc kiểm tra, đôi khi có hàng trăm rò rỉ, có thể được quản lý cục bộ hoặc trực tuyến bằng phần mềm Leak Reporter. Chỉ với vài cú nhấp chuột, các báo cáo rò rỉ tự động (PDF, CSV) có thể được tạo ra hiển thị tất cả thông tin quan trọng về mỗi lần rò rỉ và trang bìa với tổng quan chung.

📄 Mô tả

⚙️ Thông số kỹ thuật

📖 Catalouge

▶️ Video

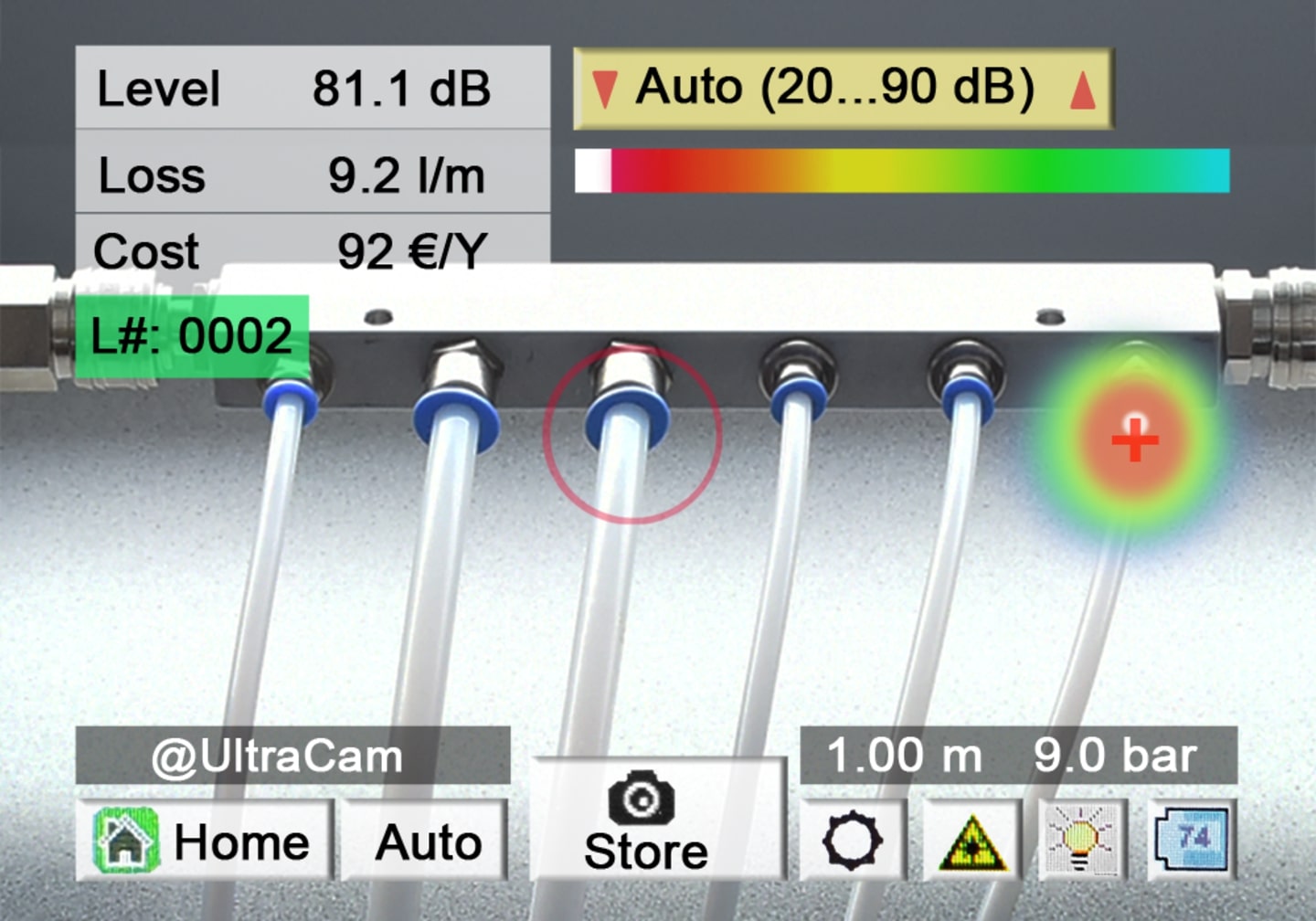

Hiển thị chính xác vị trí rò rỉ khí nén trên màn hình và giúp việc tìm kiếm rò rỉ khí nén trở nên dễ dàng hơn – ngay cả trong môi trường khắc nghiệt!

Hiển thị vị trí rò rỉ trên màn hình
Tìm rò rỉ trong quá trình sản xuất mà không cần ngừng hoạt động của nhà máy
Rất trực quan và không cần đào tạo!
Cho phép bạn nghe vị trí rò rỉ khí nén qua tai nghe
5 đèn LED và cảm biến ánh sáng môi trường xung quanh để chiếu sáng thông minh trong môi trường tối
Chức năng ước tính lưu lượng khí rò rỉ (l/phút hoặc cfm) và (chi phí mỗi năm)
Thời gian hoạt động 7 giờ của LD 500/LD 510
Camera âm thanh nhẹ nhất trên thị trường với trọng lượng 600 g
Có thể kết nối với LD 500/LD 510 hiện có

THÔNG SỐ KỸ THUẬT	UltraCam LD 500 / LD 510
Tần số hoạt động	40 kHz ± 2 kHz
Kết nối	Giắc cắm stereo 3.5 mm cho tai nghe, ổ cắm nguồn để kết nối bộ sạc ngoài
Laser	Bước sóng: 630…660 nm
Laser	Công suất đầu ra: < 1 mW (laser loại 2)
Màn hình hiển thị	Màn hình cảm ứng 3.5"
Giao diện	Giao diện USB
Ghi dữ liệu	Thẻ nhớ SD 16 GB (100 triệu giá trị)
Nguồn cung cấp	Pin sạc Li-Ion bên trong, thời gian hoạt động liên tục khoảng 9 giờ, thời gian sạc 4 giờ
Nhiệt độ hoạt động	-5…+50 °C
EMC	DIN EN 61326
Cân bằng tự động	Tự động điều chỉnh độ nhạy với môi trường và loại bỏ tiếng ồn xung quanh một cách đáng tin cậy
Độ nhạy	Tối thiểu: 0.1 l/phút ở áp suất 6 bar, khoảng cách 5 m, chi phí khoảng € 1/năm cho khí nén
Trọng lượng không bao gồm tai nghe	540 gram

Camera siêu âm sẽ giúp bạn tìm rò rỉ khí nén nhanh hơn nhiều so với các thiết bị phát hiện rò rỉ truyền thống, và đây là cách nó hoạt động:

Camera siêu âm sử dụng 32 mems kỹ thuật số, một camera, một FPGA và một bộ xử lý để tính toán bản đồ siêu âm. Thuật toán được sử dụng được gọi là tạo chùm tia và dựa trên hàm trễ và tổng hợp. Mỗi pixel của bản đồ siêu âm được tính toán cực kỳ nhanh chóng và truyền đến LD 500.

Camera siêu âm đo siêu âm được tạo ra bởi rò rỉ khí nén, hơi nước, khí gas và chân không, cũng như phóng điện một phần trên các thiết bị cách điện, máy biến áp, thiết bị đóng cắt, đường dây cao áp (hiệu ứng corona). Siêu âm, vốn không nghe được bằng tai người, được hiển thị trên màn hình của thiết bị và được LD 500 khuếch đại và trộn vào dải tần số âm thanh có thể nghe được.

Camera siêu âm cũng tập trung sóng siêu âm và do đó tăng phạm vi của thiết bị phát hiện rò rỉ. Tính năng này làm cho nó lý tưởng để sử dụng ở khoảng cách trung bình. Rò rỉ có thể được nghe thấy từ khoảng cách xa. Để xác định vị trí chính xác, người dùng cần tiếp cận rò rỉ và liên tục theo dõi điểm "ồn nhất".

Để xác định chính xác vị trí rò rỉ, các thành phần khí nén riêng lẻ sau đó được quét ở khoảng cách ngắn.

Chức năng định lượng (khoảng cách linh hoạt - được đo tự động)

0,5 m - 5 m / 1,64’ đến 16,4’
Máy đo khoảng cách tự động để cải thiện việc định lượng chi phí

Giảm chi phí năng lượng của bạn bằng cách sửa chữa các rò rỉ khí nén và tăng cường lợi nhuận cũng như tính bền vững với sự kết hợp hoàn hảo giữa LD 500/510 và phần mềm "CS Leak Reporter."

Cài đặt tham số một lần cho thiết bị dò rò rỉ LD 500 / LD 510 (giờ hoạt động và chi phí khí nén).
Tìm và ghi lại tất cả các rò rỉ khí nén – bắt đầu từ trạm nén, theo hệ thống ống dẫn đến điểm sử dụng. Phần lớn các rò rỉ sẽ được phát hiện ở mức độ máy móc.

Các khớp nối và kẹp ống bị rò rỉ
Các mối nối vặn và nối mặt bích bị rò rỉ
Ống / ống dẫn bị xốp / hỏng
Các bộ phận làm kín của công cụ và máy móc bị xốp / hỏng
Các bộ phận bảo trì, súng hơi, phụ kiện

Xuất dữ liệu vào USB.
Nhập dữ liệu vào phần mềm "CS Leak Reporter," xử lý dữ liệu và tạo báo cáo tự động (PDF và CSV).

Quản lý phụ tùng thay thế

LD 500 cung cấp cho người dùng khả năng ghi lại các phụ tùng cần thiết ngay tại vị trí rò rỉ.
Bạn có thể thêm các phần tử mới bằng cách sử dụng màn hình cảm ứng để mở rộng cơ sở dữ liệu có sẵn từ lần kiểm tra này đến lần kiểm tra khác.
Thiết bị cung cấp chức năng tìm kiếm thông minh với "tự động hoàn thành" để dễ dàng chọn phụ tùng thay thế chính xác.
Danh sách phụ tùng thay thế cá nhân cũng có thể được chuyển vào LD 500 thông qua phần mềm CS Leak Reporter trên thiết bị. (sắp ra mắt)

Vì việc phát hiện và sửa chữa rò rỉ thường được thực hiện trong hai bước riêng biệt, tất cả thông tin cần thiết về sửa chữa rò rỉ nên được lưu trữ trong LD 500 ngay sau khi phát hiện. Trong LD 500, bạn có thể thiết lập cơ sở dữ liệu cá nhân cho từng danh mục.

Trong LD 500, bạn có thể lưu các dữ liệu sau cho mỗi rò rỉ:

Phần tử rò rỉ
Biện pháp
Phụ tùng
Trạng thái & Sửa chữa dưới áp lực
Bình luận

Giải pháp đám mây CS Leak Reporter kết hợp các chức năng của CS Leak Reporter V2 với hệ thống đám mây dựa trên trình duyệt.

Báo cáo tự động PDF (liên kết đến báo cáo) - hoặc báo cáo Excel bao gồm lượng khí thải CO2, chi phí năng lượng mỗi năm và tỷ lệ rò rỉ theo từng rò rỉ và tổng hợp
Tạo cơ sở dữ liệu LD 500 (điểm đo và mô tả lỗi) thông qua giải pháp đám mây Leak Reporter
Lưu trữ dữ liệu có cấu trúc và rõ ràng, ví dụ: một dự án mỗi quý: Q1 2021, Q2 2021, Q3 2021, Q4 2021
Điều chỉnh các tham số đã thiết lập trong LD 500 thông qua dữ liệu chủ của dự án
Mỗi rò rỉ có thể được chỉnh sửa riêng lẻ

Hệ thống nhiều người dùng - Lợi ích của giải pháp đám mây:

Không cần cài đặt thêm – đăng nhập với tên người dùng và mật khẩu qua trình duyệt, do đó bạn có thể truy cập dữ liệu của mình bất cứ lúc nào và ở bất kỳ đâu mà không cần bộ phận CNTT cài đặt phần mềm trên máy tính hoặc thực hiện cập nhật.
Một cơ sở dữ liệu trung tâm - Mỗi người dùng luôn truy cập cơ sở dữ liệu hiện tại, ngoài ra, bảo mật dữ liệu cao hơn nhờ sao lưu dữ liệu tự động
Hệ thống nhiều người dùng - Bạn có thể xác định riêng lẻ cho mỗi người dùng quyền truy cập dữ liệu nào và các chức năng nào mà họ được phép sử dụng.

Trong biểu đồ hiển thị, bạn có thể thấy hồ sơ lưu lượng thể tích đo được phía sau bình chứa khí nén của một công ty dược phẩm trong khoảng 10 ngày.

Đường cong màu xanh lá cây tương ứng với hồ sơ lưu lượng thể tích thực tế được đo (trung bình di chuyển), và đường cong màu đỏ tương ứng với hồ sơ lưu lượng thể tích sau khi "mô phỏng" việc loại bỏ rò rỉ.

Như bạn có thể thấy, toàn bộ đường cong dịch chuyển xuống dưới.

Giao diện cơ học của Camera siêu âm giống hệt với kèn âm thanh thông thường. Do đó, nó có thể được kết nối tương tự như LD 500 / LD 510 đã được mua trước đó.

Để LD 510 / LD 500 có thể giao tiếp với thiết bị thông qua giao thức kỹ thuật số, bo mạch chính cần phải "thông minh". Các thiết bị phát hiện rò rỉ được mua sau tháng 8 năm 2020 nên là loại thông minh, các thiết bị được mua trước đó có thể được nâng cấp phần cứng thêm.

Sau đó, chỉ cần cập nhật phần mềm để các thiết bị phát hiện rò rỉ có thể giao tiếp và phân tích dữ liệu từ Camera siêu âm.
