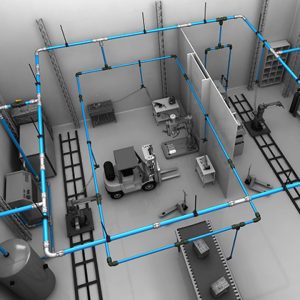

Thi công đường ống khí nén cho nhà máy: những vấn đề kỹ thuật cần quan tâm
Trong nhà máy sản xuất, đường ống khí nén ảnh hưởng trực tiếp đến áp suất tại điểm sử dụng, độ ổn định của thiết bị, lượng khí thất thoát và chi phí điện của máy nén khí. Một hệ thống đường ống thiết kế chưa phù hợp có thể khiến nhà máy thiếu áp cuối chuyền, rò rỉ khí, đọng nước trong ống và khó mở rộng khi tăng sản lượng.
Bài viết này giúp bộ phận kỹ thuật, bảo trì và quản lý nhà máy hiểu rõ các vấn đề quan trọng khi thi công đường ống khí nén: tụt áp, rò rỉ, nước ngưng, chọn vật liệu, bố trí layout và khả năng mở rộng hệ thống trong tương lai.
Nội dung chính
Các phần dưới đây tập trung vào nhu cầu thực tế của khách hàng nhà máy khi đầu tư, mở rộng hoặc cải tạo hệ thống khí nén.
Vì sao nhà máy cần quan tâm đến đường ống khí nén?
Nhiều nhà máy tập trung vào việc chọn máy nén khí nhưng lại xem nhẹ hệ thống phân phối khí. Trên thực tế, đường ống là phần quyết định khí nén có đến đúng nơi, đúng áp suất và đúng chất lượng hay không.
Tụt áp làm thiết bị hoạt động không ổn định
Nếu đường ống quá nhỏ, quá dài hoặc bố trí chưa hợp lý, áp suất tại thiết bị cuối chuyền có thể thấp hơn nhiều so với áp suất cài đặt tại máy nén khí.
Máy nén khí tiêu thụ điện nhiều hơn
Khi tụt áp lớn, nhà máy thường tăng áp suất cài đặt để bù lại. Cách này có thể giúp thiết bị chạy được nhưng làm máy nén khí làm việc nặng hơn.
Ảnh hưởng đến khả năng mở rộng sản xuất
Nếu tuyến ống chính không đủ dự phòng, khi thêm máy mới hoặc thêm dây chuyền, hệ thống dễ bị dao động áp và phải cải tạo lại nhiều vị trí.
Khi nào nhà máy nên thi công mới hoặc cải tạo đường ống khí nén?
Không phải lúc nào thiếu áp cũng do máy nén khí nhỏ. Trong nhiều trường hợp, nguyên nhân đến từ đường ống, van, lọc, máy sấy khí hoặc cách bố trí hệ thống.
Trường hợp nên thi công mới
- Nhà máy mới lắp đặt hệ thống khí nén trung tâm.
- Thêm dây chuyền sản xuất hoặc mở rộng nhà xưởng.
- Chuyển phòng máy nén khí sang vị trí mới.
- Cần cấp khí nén cho nhiều khu vực sản xuất khác nhau.
- Cần hệ thống có khả năng mở rộng trong vài năm tới.
Trường hợp nên cải tạo hệ thống cũ
- Thiết bị cuối đường ống thường xuyên bị thiếu áp.
- Máy nén khí phải cài áp cao hơn bình thường mới đủ dùng.
- Đường ống cũ rò rỉ nhiều, xuống cấp hoặc khó sửa chữa.
- Nước ngưng xuất hiện nhiều tại điểm sử dụng khí.
- Hệ thống cũ không có van khóa từng khu vực, khó bảo trì.
Những vấn đề kỹ thuật thường gặp trong hệ thống đường ống khí nén
Một hệ thống đường ống khí nén vẫn có thể vận hành, nhưng chưa chắc đã tối ưu. Các lỗi nhỏ trong thiết kế và lắp đặt có thể gây ảnh hưởng lâu dài đến sản xuất.
Tụt áp cuối chuyền
Xi lanh yếu, máy đóng gói hoạt động chậm, van khí phản hồi không ổn định hoặc thiết bị chỉ lỗi khi nhiều máy chạy cùng lúc.
Rò rỉ khí nén
Rò rỉ nhỏ tại ren, co, tê, van hoặc đầu nối nhanh có thể thất thoát khí liên tục và làm máy nén khí chạy nhiều hơn.
Nước trong đường ống
Nước ngưng có thể làm hư van điện từ, xi lanh, dụng cụ khí nén và ảnh hưởng đến chất lượng sản phẩm ở một số công đoạn.
Khó bảo trì từng khu vực
Khi không có van cô lập hợp lý, việc sửa một nhánh nhỏ cũng có thể ảnh hưởng đến nhiều khu vực sản xuất khác.
Ống chính không còn đủ dự phòng
Khi nhà máy mở rộng thêm máy hoặc thêm line sản xuất, tuyến ống chính quá nhỏ có thể làm áp suất dao động và thiếu khí ở các khu vực xa.
Bố trí tuyến ống chưa hợp lý
Đường ống đi vòng vèo, nhiều co gấp hoặc nhiều nhánh lấy khí không hợp lý có thể làm tăng tổn thất áp suất và khó kiểm soát nước ngưng.
Các điểm kỹ thuật nhà máy nên quan tâm trước khi làm đường ống khí nén
Trước khi thi công mới hoặc cải tạo hệ thống đường ống khí nén, nhà máy nên xác định rõ nhu cầu sử dụng khí, áp suất làm việc, khả năng mở rộng và các khu vực có nguy cơ tụt áp. Đây là những yếu tố ảnh hưởng trực tiếp đến độ ổn định của dây chuyền sản xuất.
1. Lưu lượng khí nén thực tế
Cần xác định tổng lưu lượng khí của các thiết bị đang sử dụng và lưu lượng dự phòng khi nhà máy mở rộng. Nếu chỉ tính theo hiện trạng, hệ thống có thể nhanh chóng bị thiếu tải khi thêm máy mới.
2. Áp suất tại điểm sử dụng
Áp suất cần quan tâm là áp suất thực tế tại máy sản xuất, không chỉ là áp suất cài đặt tại máy nén khí. Đường ống, bộ lọc, máy sấy khí và van đều có thể tạo tổn thất áp suất.
3. Đường kính ống chính và ống nhánh
Ống quá nhỏ làm tăng vận tốc khí, tăng ma sát và gây tụt áp. Ống chính nên được tính toán với phần dự phòng hợp lý để nhà máy có thể mở rộng thêm điểm dùng khí trong tương lai.
4. Bố trí tuyến ống
Với nhà máy có nhiều khu vực sản xuất, layout dạng vòng hoặc kết hợp thường ổn định hơn dạng tuyến tính. Cách bố trí tốt giúp khí nén phân phối đều hơn và giảm tình trạng thiếu áp cuối chuyền.
5. Nước ngưng trong hệ thống
Đường ống cần có phương án thoát nước ngưng hợp lý, đặc biệt ở các điểm thấp. Nước trong đường ống có thể ảnh hưởng đến van điện từ, xi lanh, dụng cụ khí nén và chất lượng sản phẩm.
6. Khả năng cô lập từng khu vực
Van khóa khu vực giúp nhà máy dễ bảo trì, sửa chữa hoặc mở rộng mà không cần dừng toàn bộ hệ thống khí nén. Đây là điểm rất quan trọng với nhà máy đang vận hành liên tục.
Layout đường ống khí nén ảnh hưởng thế nào đến độ ổn định của nhà máy?
Layout đường ống ảnh hưởng trực tiếp đến tụt áp, khả năng bảo trì và khả năng mở rộng. Với nhà máy có nhiều khu vực sản xuất, không nên chỉ kéo một tuyến ống đơn giản nếu nhu cầu khí lớn hoặc có kế hoạch mở rộng.
Minh họa một số dạng bố trí đường ống khí nén trong nhà máy.
Dạng tuyến tính
Phù hợp với hệ thống nhỏ, ít điểm sử dụng khí, tuyến ống ngắn và ít khả năng mở rộng. Nhược điểm là điểm cuối tuyến dễ bị tụt áp nếu lưu lượng tăng.
Dạng vòng khép kín
Phù hợp với nhà máy có nhiều khu vực sản xuất. Khí có thể cấp đến điểm sử dụng theo nhiều hướng, giúp áp suất ổn định hơn và giảm rủi ro thiếu áp cục bộ.
Dạng kết hợp
Thường phù hợp với nhà xưởng lớn: ống chính dạng vòng hoặc tuyến lớn, sau đó chia nhánh đến từng khu vực. Đây là phương án linh hoạt cho nhà máy có kế hoạch mở rộng.
Chọn vật liệu đường ống khí nén: cần nhìn theo độ bền và điều kiện vận hành
Vật liệu đường ống ảnh hưởng đến độ bền, độ sạch khí, thời gian thi công, khả năng chống rò rỉ và khả năng cải tạo sau này. Nhà máy nên chọn vật liệu theo điều kiện vận hành thực tế, không chỉ dựa trên giá vật tư ban đầu.
| Vật liệu | Phù hợp với nhà máy nào? | Ưu điểm | Lưu ý khi chọn |
|---|---|---|---|
| Ống nhôm khí nén | Nhà máy cần hệ thống sạch, đẹp, thi công nhanh, dễ mở rộng. | Nhẹ, ít ăn mòn, dễ thay đổi layout, thẩm mỹ tốt. | Chi phí vật tư ban đầu cao hơn thép; nên dùng phụ kiện đồng bộ. |
| Ống thép mạ kẽm | Hệ thống khí nén công nghiệp thông dụng, ngân sách vừa phải. | Dễ mua, chi phí vật tư dễ kiểm soát, độ cứng cơ khí tốt. | Cần chú ý chất lượng ren, mối nối và nguy cơ ăn mòn bên trong theo thời gian. |
| Ống inox | Thực phẩm, dược phẩm, điện tử, môi trường yêu cầu khí sạch hoặc chống ăn mòn. | Chống ăn mòn tốt, độ sạch cao, tuổi thọ tốt. | Chi phí cao hơn; cần thi công đúng kỹ thuật để đảm bảo độ kín. |
| Ống thép đen | Một số tuyến kỹ thuật, phòng máy hoặc hệ thống công nghiệp có yêu cầu cơ khí cao. | Chịu cơ khí tốt, phù hợp một số tuyến lớn. | Cần xử lý chống gỉ, vệ sinh bên trong và kiểm soát cặn trước khi vận hành. |
Thông tin kỹ thuật nên chuẩn bị trước khi khảo sát hệ thống khí nén
Càng có đủ dữ liệu ban đầu, phương án bố trí đường ống khí nén càng sát với nhu cầu vận hành thực tế của nhà máy.
Thông tin về nguồn khí
- Số lượng máy nén khí hiện có.
- Công suất và lưu lượng từng máy, đơn vị m³/min hoặc m³/h.
- Áp suất cài đặt tại máy nén và áp suất mong muốn tại điểm sử dụng.
- Thông tin bình chứa khí, máy sấy khí và bộ lọc nếu đã có.
Thông tin về điểm dùng khí
- Số lượng điểm lấy khí hiện tại.
- Vị trí từng máy hoặc từng khu vực sử dụng khí.
- Thiết bị nào tiêu thụ khí nhiều hoặc yêu cầu áp suất ổn định.
- Kế hoạch thêm máy, thêm line hoặc mở rộng trong tương lai.
Thông tin về nhà xưởng
- Bản vẽ layout nhà xưởng nếu có.
- Chiều cao treo ống mong muốn.
- Khu vực hạn chế khoan, hàn, nâng hạ hoặc thi công trên cao.
- Thời gian có thể thi công để ít ảnh hưởng đến sản xuất.
Yêu cầu về chất lượng khí
- Khí nén dùng cho cơ cấu chấp hành, dụng cụ khí nén hay tiếp xúc sản phẩm.
- Có yêu cầu khí khô, khí sạch, lọc dầu hoặc lọc nước hay không.
- Có khu vực nào cần điều áp riêng hoặc lọc riêng tại điểm sử dụng không.
- Có yêu cầu đặc biệt về môi trường, nhiệt độ hoặc độ ẩm trong nhà xưởng không.
Các điểm kỹ thuật nên kiểm tra sau khi lắp đặt đường ống khí nén
Sau khi lắp đặt, nhà máy nên kiểm tra một số điểm kỹ thuật cơ bản để đảm bảo hệ thống vận hành ổn định, đủ áp tại điểm sử dụng và không phát sinh rò rỉ hoặc nước ngưng trong quá trình sử dụng.
Kiểm tra rò rỉ khí nén
Kiểm tra các mối nối, van, co, tê và đầu chờ. Rò rỉ nhỏ vẫn gây thất thoát khí liên tục và làm máy nén khí chạy nhiều hơn.
Kiểm tra áp suất tại điểm xa nhất
Áp suất nên được kiểm tra tại khu vực xa phòng máy nén khí, đặc biệt khi nhiều thiết bị sử dụng khí cùng lúc.
Kiểm tra nước ngưng
Quan sát các điểm thấp, điểm xả nước và khu vực cuối tuyến để hạn chế nước đi vào thiết bị sử dụng khí.
Kiểm tra khả năng cô lập khu vực
Các khu vực chính nên có van khóa riêng để thuận tiện bảo trì, sửa chữa hoặc mở rộng hệ thống sau này.
Đường ống khí nén cần được xem trong tổng thể hệ thống
Đường ống khí nén chỉ là một phần của hệ thống. Để khí nén ổn định, khô và sạch tại điểm sử dụng, nhà máy cần xem xét đồng bộ cả nguồn khí, xử lý khí và phân phối khí.
Phòng máy nén khí
Cần bố trí máy nén khí, bình chứa khí, máy sấy khí và bộ lọc theo trình tự hợp lý. Nếu phòng máy nóng, thông gió kém hoặc đường ống đầu ra bố trí sai, hiệu quả toàn hệ thống sẽ bị ảnh hưởng.
Điểm sử dụng khí
Tại từng máy hoặc từng khu vực, nhà máy có thể cần van khóa, bộ điều áp, lọc tách nước, cụm FRL hoặc lọc tinh tùy theo yêu cầu thiết bị.
Tham khảo thêm: công thức tính toán hệ thống khí nén, máy sấy khí, bình chứa khí nén, đổi đơn vị áp suất.
Câu hỏi thường gặp về thi công đường ống khí nén
Các câu hỏi dưới đây phù hợp với bộ phận kỹ thuật, bảo trì hoặc quản lý nhà máy khi chuẩn bị đầu tư hệ thống khí nén.
Nhà máy nên dùng ống nhôm, inox hay thép mạ kẽm cho khí nén?
Thiếu áp cuối chuyền có phải do máy nén khí nhỏ không?
Đường ống khí nén có cần thiết kế dạng vòng khép kín không?
Nước trong đường ống khí nén thường đến từ đâu?
Sau khi lắp đặt đường ống khí nén nên kiểm tra những gì?
Cần khảo sát hệ thống khí nén tại nhà máy?
Nếu nhà máy đang gặp tình trạng thiếu áp cuối chuyền, rò rỉ khí nén, nước trong đường ống, đường ống cũ khó mở rộng hoặc cần lắp đặt hệ thống khí nén cho dây chuyền mới, IMX có thể hỗ trợ khảo sát thực tế và đề xuất phương án kỹ thuật phù hợp.
Mục tiêu của IMX là giúp nhà máy có một hệ thống khí nén vận hành ổn định, đủ áp tại điểm sử dụng, hạn chế thất thoát khí, dễ bảo trì và có khả năng mở rộng khi sản xuất tăng lên.
