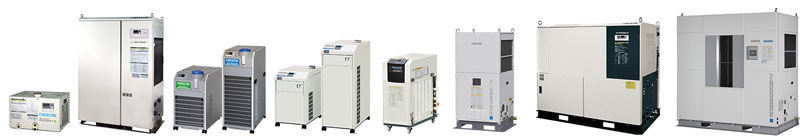

Phân phối trực tiếp dòng máy làm lạnh nước Orion của hãng Orion Japan
Model | RKE750A1-V-G1 | RKE1500B1-V-G1 | RKE2200B1-V-G1 | RKE1500B1-VW-G1 | RKE2200B1-VW-G1 | ||||
RKE750A1-V-G2 (w/bánh xe) | RKE1500B1-V-G2 (w/bánh xe) | RKE2200B1-V-G2 (w/bánh xe) | RKE1500B1-VW-G2 (w/bánh xe) | RKE1500B1-VW-G2 (w/bánh xe) | |||||
Thông sô kỹ thuật | Công suất lạnh | Nhiệt độ phòng. 32°C, Nhiệt độ cài đặt. 20°C 1 | kW | 2.7 | 5.3 | 8.7 | 6 | 10.4 | |
Nhiệt độ phòng. 25°C, Nhiệt độ cài đặt. 20°C | kW | 2.9 | 5.8 | 9.5 | (Nhiệt độ nước làm mát: 20 °C) | (Nhiệt độ nước làm mát: 20 °C | |||
Dải nhiệt độ cài đặt | °C | –5 ~ 43 | 2 ~ 43 | ||||||
Nhiệt độ hoạt động | °C | 5 ~ 35 | 5 ~ 35 | ||||||
(Nhiệt độ chất lỏng) | |||||||||
Điều khiển chính xác (4) | °C | ± 0.1°C (Điều kiện tải ổn định, nhiệt độ môi trường và nguồn điện không đổi) | ± 0.1 (Điều kiện tải ổn định, nhiệt độ môi trường và nguồn điện không đổi) | ||||||
± 0.5°C (khi tải liên lục trong khoảng ± 10%) | ± 0.5 (khi tải liên lục trong khoảng ± 10%) | ||||||||
Minimum operating | L/min | 10 (head: 20/30m) | 12/21 (head: 50m) | 28/43 (head: 50m) | 12/21 (head: 50m) | 28/43 (head: 50m) | |||
circulation rate (50/60Hz) | |||||||||
Thông số nguồn điện | Nguồn điện (2) | V (Hz) | Three phase 200 ± 10% (50/60) , 220 ± 10% (60) | Three phase 200 ± 10% (50/60) , 220 ± 10% (60) | |||||
Điện năng tiêu thụ (1) | kW | 1.2/1.3 1.3 | 2.3/2.4 2.4 | 4.6/4.7 4.7 | 1.7/1.8 1.8 | 3.5/3.7 3.7 | |||
Dòng điện (1) | A | 4.5,5.3 4.7 | 8.7/9.0 9.0 | 16/17 17 | 6.5,7.1 6.6 | 14/14 14 | |||
Công suất điện (3) | kVA | 2.1 | 4.2 | 6.5 | 3 | 5.5 | |||
CB điện | A | 10 (có kèm bộ gia nhiệt: 15) | 15 (có kèm bộ gia nhiệt: 20) | 30 6 | 15 (có kèm bộ gia nhiệt: 20) | 30 6 | |||
Độ nhạy dòng 30mA High-speed | Độ nhạy dòng 30mA High-speed | Độ nhạy dòng: 30mA High-speed | |||||||
Phương pháp điều khiển | Điểu khiển tốc độ lốc nén | Điểu khiển tốc độ lốc nén | |||||||
Chi tiết thông số kỹ thuật | Lốc nén | Loại | Loại quay kín hoàn toàn(điều khiển biến tần) | Loại quay kín hoàn toàn(điều khiển biến tần) | |||||
Output | kW | 0.7 | 1.7 | 0.7 | 1.7 | ||||
Bình ngưng | Fin and tube forced air cooling | Double pipe water cooling | |||||||
Giàn trao đổi nhiệt | Loại | Giàn trao đổi nhiệt loại tấm | Giàn trao đổi nhiệt loại tấm | ||||||
Vật liệu | SUS316 (hàn: Đồng) | SUS316 (hàn: Đồng) | |||||||
Bơm | Loại | Kiểu tầng | Kiểu tầng | ||||||
Output | kW | 0.25 | 0.4 | 0.75 | 0.4 | 0.75 | |||
Thể tích bình chứa nước | L | ~15 | ~ 20 | ~15 | ~20 | ||||
Môi chất lạnh | R-410A | R-410A | |||||||
CE Marketing | Built to Order | -------------- | Built To Order | -------------- | |||||
Kích thước | mm | G1 : 840 × 688 × 400 | G1 : 879 × 850 × 400 | G1 : 993 × 970 × 530 | G1 : 879 × 850 × 400 | G1 : 993 × 970 × 530 | |||
(H × D × W) | G2 : 927 × 688 × 400 | G2 : 966 × 850 × 400 | G2 : 1080 × 970 × 530 | G2 : 966 × 850 × 400 | G2 : 1080 × 970 × 530 | ||||
Khối lượng (khối lượng khô) | kg | G1 : 68 | G1 : 96 | G1 : 135 | G1 : 95 | G1 : 135 | |||
G2 : 73 | G2 : 100 | G2 : 140 | G2 : 98 | G2 : 140 | |||||
Độ ồn (5) | dB | 55/57 | 56/60 | 62/64 | 55 | 59/6 |
Loại không tích hợp bình chứa nước
Bơm tuần hoàn bơm chất lỏng từ bể chứa nước và sau đó qua bộ trao đổi nhiệt. Ở đó, chất lỏng được làm mát và sau đó trở lại bể. Chu trình này được lặp lại và chất lỏng được làm mát liên tục cho đến khi đạt đến nhiệt độ cài đặt mong muốn, tại thời điểm bộ điều chỉnh nhiệt độ tắt máy làm lạnh. Và nếu nhiệt độ chất lỏng tăng trên giá trị điều khiển đã đặt trước, bộ làm lạnh sẽ tự động bắt đầu lại. Do đó, nhiệt độ được duy trì và chi phí bảo trì vẫn thấp.
Đối với các kiểu máy không tích hợp bình chứa nước , phải lắp đặt bình chứa nước riêng. Trong những trường hợp như vậy, bình chứa nước phải có công suất phù hợp với kiểu máy làm lạnh được chọn.
Loại tích hợp bình chứa nước
Bơm được tích hợp vào bộ phận bơm chất lỏng từ bể chứa nước và sau đó thông qua bộ trao đổi nhiệt. Ở đó, chất lỏng được làm mát và sau đó trở lại bể. Chu trình này được lặp lại và chất lỏng được làm mát liên tục cho đến khi đạt đến nhiệt độ cài đặt mong muốn, tại thời điểm bộ điều chỉnh nhiệt độ tắt máy làm lạnh. Và nếu nhiệt độ chất lỏng tăng lên trên giá trị điều khiển đã đặt, máy làm lạnh sẽ tự động bắt đầu lại. Bằng cách này, nhiệt độ chất lỏng được duy trì và chất lỏng được bơm ra thông qua bơm xả.
Ngoài bơm xả, một số model được trang bị bơm tuần hoàn tích hợp.
